Voetklep waterpomp

Een voetklep is een terugslagklep die voorkomt dat de leiding leegloopt wanneer de waterpomp uit staat. Om het vuil tegen te houden wordt deze klep gecombineerd met een zuigkorf of filterkorf. Het tegenhouden van vuil is noodzakelijk om blokkeringen en verstoppingen van de terugslagklep te voorkomen.

Bekijk de aankoophulp

Terugslagklep en voetklep kopen bij IrriTech

IrriTech verkoopt terugslagkleppen en voetkleppen voor waterpompen, beregeningspompen, bronpompen, hydrofoorpompen en dompelpompen. Het assortiment bestaat uit PVC balkeerkleppen, messing voetkleppen, messing horizontale terugslagkleppen, messing tussenkleppen veerbelast, voetkleppen met leegloophendel en RVS filterkorf, verkrijgbaar in maten van 16 tot 110 mm en draadmaten van ½" tot 4". Of je nu particulier bent, hovenier, loonwerker of aannemer: bij IrriTech vind je de juiste klep voor jouw pomp, uit eigen voorraad, met eigen transport en advies van onze specialisten.

Wat is een terugslagklep en hoe werkt het?

Een terugslagklep is een klep die water of vloeistof in één richting doorlaat en terugstroming automatisch blokkeert. Zodra de pomp stopt, wil het water door de zwaartekracht terugstromen. De terugslagklep sluit op dat moment automatisch af, zonder handmatige bediening.

• Zwaartekracht (niet-veerbelast): de klep sluit door het gewicht van het terugstromende water. Werkt alleen verticaal (hangend). Ideaal voor voetkleppen in een bron of put.
• Veerbelast: de klep wordt gesloten door een ingebouwde veer. Sluit zodra de waterdruk afneemt, ongeacht de plaatsingsrichting. Geschikt voor horizontale, verticale en schuine montage.

In technische tekeningen wordt een terugslagklep weergegeven als een driehoek met een lijn, waarbij de punt van de driehoek in de doorstroomrichting wijst.

Wat is het verschil tussen een terugslagklep en een voetklep?

• Terugslagklep: wordt in de persleiding of aanzuigleiding gemonteerd, buiten het water. Voorkomt dat water terugstroomt naar de pomp of de bron wanneer de pomp stopt. Verkrijgbaar als horizontale klep (in de leiding) of als tussenklep (veerbelast, in elke positie te monteren).
• Voetklep: is een terugslagklep die aan het uiteinde van de aanzuigslang wordt gemonteerd, in het water (bron, sloot, vijver of put). Houdt de aanzuigslang gevuld met water, zodat de pomp niet opnieuw hoeft te worden aangevuld bij elke start. Wordt vrijwel altijd gecombineerd met een filterkorf om vuil buiten te houden.

Welke je nodig hebt, hangt af van je pomp: een zelfaanzuigende pomp (beregeningspomp, hydrofoorpomp) vraagt om een voetklep aan het uiteinde van de aanzuigslang. Een dompelpomp vraagt om een balkeerklep in de persleiding. Een bronpomp vraagt om een terugslagklep in de persleiding, zo dicht mogelijk bij de pomp.

Waarom is een terugslagklep onmisbaar bij een waterpomp?

1. Aanzuigslang blijft gevuld: zonder terugslagklep loopt de aanzuigslang leeg zodra de pomp stopt. Bij de volgende start moet de pomp opnieuw aanzuigen, dat kost tijd, energie en slijt de pomp sneller. Met een voetklep blijft de slang gevuld en start de pomp direct.
2. Pomp beschermd tegen drooglopen: een pomp die lucht aanzuigt in plaats van water kan oververhitten en beschadigen. De terugslagklep voorkomt dit.
3. Geen terugstroom in de persleiding: bij een dompelpomp of bronpomp kan de waterkolom in de persleiding terugstromen naar de put wanneer de pomp stopt. Dit veroorzaakt onnodig pendelen (telkens aan- en uitslaan) en waterslag. Een balkeerklep in de persleiding voorkomt dit.
4. Leiding blijft onder druk: bij een hydrofoorpomp met drukvat zorgt de terugslagklep ervoor dat de druk in het systeem behouden blijft wanneer de pomp stopt.

Een terugslagklep is bij vrijwel elke zelfaanzuigende pomp verplicht voor een goede werking. Bekijk ook onze aanzuigslang en pomp accessoires.

Welke terugslagklep heb ik nodig? Keuzehulp per toepassing

• Beregeningspomp of centrifugaalpomp (water uit sloot, vijver of put): gebruik een voetklep met filterkorf aan het uiteinde van de aanzuigslang. De voetklep houdt de slang gevuld en de filterkorf houdt grof vuil buiten. Kies messing voor schoon water, RVS voor agressiever water. Zie messing voetklep en RVS filterkorf.
• Hydrofoorpomp of drukverhogingspomp: gebruik een messing horizontale terugslagklep of veerbelaste tussenklep in de persleiding, zo dicht mogelijk bij de pomp. Voorkomt terugstroom en houdt het drukvat onder druk. Zie hydrofoorpomp.
• Bronpomp (dieptepomp): gebruik een terugslagklep in de persleiding, direct boven de pomp. Voorkomt dat de waterkolom terugstroomt naar de bron wanneer de pomp stopt. Kies messing of RVS op basis van de waterkwaliteit. Zie bronpomp.
• Dompelpomp (kelder, kruipruimte, put): gebruik een balkeerklep (PVC) in de persleiding. Deze werkt met een bal in plaats van een klep met veer, waardoor vuil zich minder snel ophoopt. Ideaal voor vuilwater en afvalwater. Zie dompelpomp en PVC balkeerklep.
• Vijverpomp of zwembadpomp: gebruik een messing of RVS terugslagklep in de persleiding. Voorkomt terugstroom en beschermt de pomp. Zie vijverpompen en zwembadpompen.
• Regenwaterpomp of regenwatertank: gebruik een voetklep met filterkorf als de pomp water aanzuigt uit een tank of put. Voorkomt dat de aanzuigslang leegloopt en houdt vuil buiten. Zie regenwaterpompen en regenwatertanks.

Overzicht: alle terugslagkleppen en voetkleppen bij IrriTech

PVC terugslagklep: de balkeerklep voor vuilwater

De PVC balkeerklep werkt met een bal die vrij beweegt in het kleplichaam. Wanneer water doorstroomt, wordt de bal opzijgedrukt. Zodra de pomp stopt, valt de bal terug in de zitting en sluit de klep af. Voordelen ten opzichte van een klep met veer:

• Minder kans op verstopping door vuil, de bal heeft geen smalle spleten waar vuil in kan blijven hangen
• Geschikt voor vuilwater, afvalwater en water met zwevende deeltjes
• Lage openingsdruk, de pomp hoeft minder kracht te leveren om de klep te openen

De PVC balkeerklep is bij IrriTech verkrijgbaar in maten van 32 tot 110 mm (PN10/PN16) met een RVS veer, geschikt voor gebruik met dompelpompen, vuilwaterpompen en afvoerleidingen.

Messing terugslagklep: voor schoon water en hoge druk

Messing is het meest gebruikte materiaal voor terugslagkleppen in waterinstallaties. Het is corrosiebestendig, bestand tegen hoge druk (tot 16 bar) en geschikt voor schoon water, licht vervuild water en drinkwater.

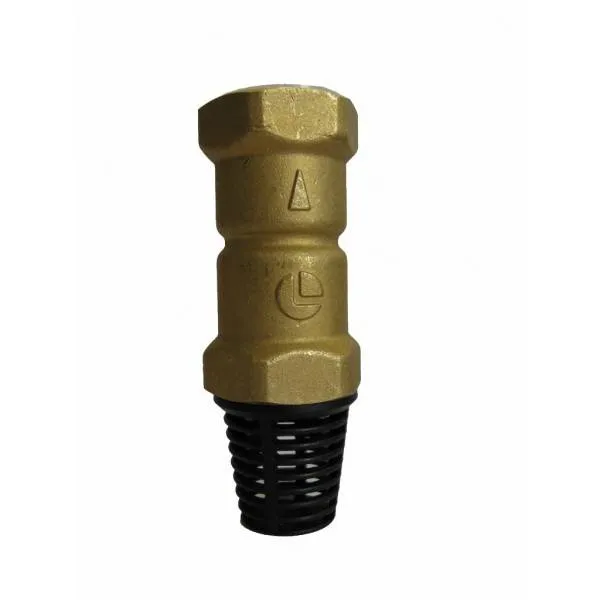

• Messing voetklep: voor verticale montage aan het uiteinde van de aanzuigslang. Verkrijgbaar in ½", ¾", 1", 1¼", 1½", 2" en 2½" binnendraad. Altijd combineren met een filterkorf.

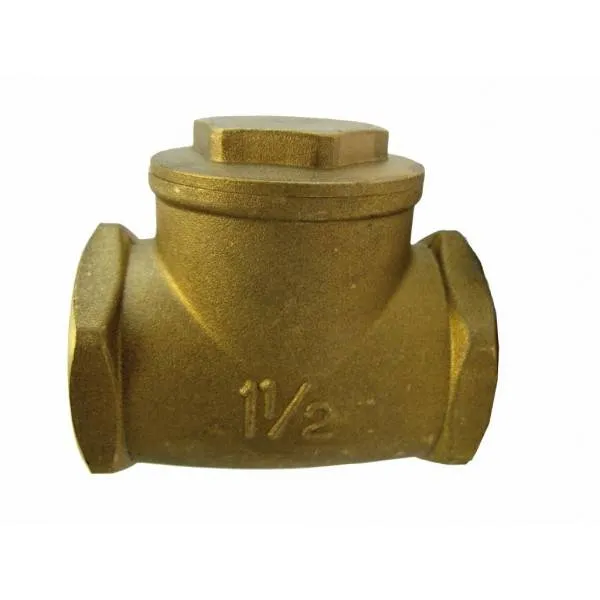

• Messing horizontale terugslagklep: voor horizontale montage in de persleiding. Verkrijgbaar in 1", 1¼", 1½", 2" en 2½". Sluit door zwaartekracht, alleen geschikt voor horizontale montage.
• Messing tussenklep veerbelast: voor montage in elke richting (horizontaal, verticaal, schuin). Sluit door een ingebouwde veer, ideaal als je de klep niet in een vaste positie kunt monteren.

Alle messing kleppen van IrriTech zijn uitgevoerd met een EPDM of NBR afdichting en een RVS veer. Bekijk messing voetklep en messing horizontale terugslagklep.

Filterkorf bij de voetklep: waarom en welke?

Een filterkorf voorkomt dat vuil de terugslagklep binnendringt en verstopt of beschadigt. IrriTech levert twee typen:

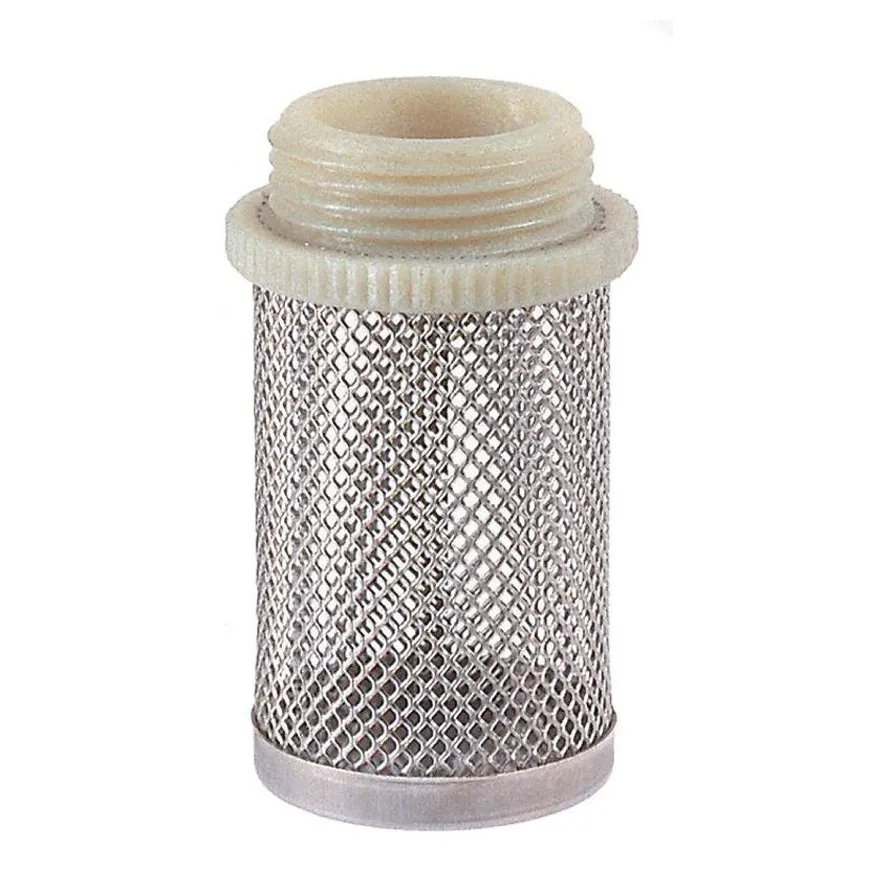

• RVS filterkorf: corrosiebestendig, duurzaam, geschikt voor gebruik in sloten, vijvers en grondwater. Zeefperforatie 1000 micron. Verkrijgbaar in ¾", 1", 1¼", 1½", 2", 2½" en 3". Schroef de filterkorf vast op de voetklep.
• Kunststof korf voor voetklep: lichtgewicht alternatief, geschikt voor schoon water en regenwater. Verkrijgbaar in gangbare maten.

Bij vuilwaterpompen (dompelpomp voor afvalwater) heb je geen filterkorf nodig, de balkeerklep is hier de juiste keuze. Bekijk RVS filterkorf, kunststof korf en aanzuigslang.

Waar en hoe plaats je een terugslagklep?

Bij een zelfaanzuigende pomp (beregeningspomp, hydrofoorpomp):

1. Schroef de filterkorf vast op de voetklep
2. Schroef de voetklep vast aan het uiteinde van de aanzuigslang
3. Laat de voetklep met filterkorf in het water zakken (bron, sloot, vijver of put), de klep moet volledig onder water hangen
4. Sluit de aanzuigslang aan op de pomp
5. Vul de pomp en aanzuigslang met water (aanvullen) voor de eerste start

Bij een dompelpomp:

1. Schroef de balkeerklep vast op de persaansluiting van de dompelpomp
2. Sluit de persleiding aan op de balkeerklep
3. Laat de pomp zakken in de put of kelder

Bij een bronpomp:

1. Monteer de terugslagklep in de persleiding, direct boven de pomp
2. Zorg dat de pijl op de klep in de doorstroomrichting wijst (omhoog)

Een terugslagklep is in Nederland verplicht bij aansluiting op het drinkwaternet (terugstroombeveiliging) en sterk aan te raden bij elke zelfaanzuigende pomp. Twijfel je? Neem gerust contact op met onze specialisten.

Terugslagklep defect of kapot? Zo herken je het

Een terugslagklep gaat lang mee, maar kan na verloop van tijd slijten, vervuilen of beschadigen. Herken je een van de volgende symptomen? Dan is de kans groot dat de terugslagklep aan vervanging toe is:

• Pomp moet elke keer opnieuw worden aangevuld: de aanzuigslang loopt leeg zodra de pomp stopt, wat betekent dat de voetklep niet meer goed afsluit. Oorzaak: vuil in de klep, versleten afdichting of beschadigde veer.
• Pomp slaat telkens snel aan en uit (pendelen): de druk in het systeem zakt snel weg na het stoppen van de pomp, dit wijst op een lekkende terugslagklep in de persleiding.
• Pomp start niet of trager dan normaal: de aanzuigslang is leeg door een defecte voetklep, waardoor de pomp opnieuw moet aanzuigen.
• Waterslag of kloppend geluid in de leiding: een defecte of ontbrekende terugslagklep kan waterslag veroorzaken bij het stoppen van de pomp.

Een terugslagklep is eenvoudig te vervangen: schroef de oude klep los, reinig de aansluiting en schroef de nieuwe klep vast. Gebruik PTFE-tape op de schroefdraad voor een waterdichte verbinding.

Veelgestelde vragen over terugslagkleppen en voetkleppen

Wat is het verschil tussen een terugslagklep en een voetklep?

Een terugslagklep zit in de persleiding of aanzuigleiding buiten het water, een voetklep zit aan het uiteinde van de aanzuigslang, in het water zelf.

Wat is het verschil tussen een terugslagklep en een balkeerklep?

Een balkeerklep is een specifieke uitvoering van een terugslagklep die met een vrij bewegende bal werkt, minder verstoppingsgevoelig en geschikt voor vuilwater.

Hoe werkt een terugslagklep?

De klep laat water in één richting door en sluit automatisch af zodra de pomp stopt, door zwaartekracht of door een ingebouwde veer.

Waar plaats ik een terugslagklep bij mijn waterpomp?

Dit hangt af van het pomptype: aan het uiteinde van de aanzuigslang bij een zelfaanzuigende pomp, of in de persleiding bij een dompelpomp of bronpomp.

Heb ik een filterkorf nodig bij mijn voetklep?

Bij schoon water zoals bron- of leidingwater wel, bij vuilwaterpompen niet.

Welke terugslagklep heb ik nodig voor mijn beregeningspomp?

Een voetklep met filterkorf aan het uiteinde van de aanzuigslang.

Welke terugslagklep heb ik nodig voor mijn dompelpomp?

Een PVC balkeerklep in de persleiding, direct op de persaansluiting.

Welke terugslagklep heb ik nodig voor mijn bronpomp?

Een terugslagklep in de persleiding, direct boven de pomp.

Is een terugslagklep verplicht bij aansluiting op het drinkwaternet?

Ja, in Nederland is een terugslagklep verplicht als terugstroombeveiliging bij aansluiting op het drinkwaternet.

Hoe weet ik of mijn terugslagklep defect is?

Let op signalen zoals een leeglopende aanzuigslang, pendelen van de pomp, trager starten of waterslag in de leiding.

In welke maten zijn de terugslagkleppen bij IrriTech verkrijgbaar?

Van 16 tot 110 mm en in draadmaten van ½" tot 4", afhankelijk van het type.

Wat is het verschil tussen een veerbelaste en een niet-veerbelaste terugslagklep?

Een niet-veerbelaste klep sluit door zwaartekracht en werkt alleen verticaal, een veerbelaste klep sluit via een ingebouwde veer en werkt in elke montagerichting.

Kan ik een terugslagklep zelf vervangen?

Ja, schroef de oude klep los, reinig de aansluiting en schroef de nieuwe klep vast met PTFE-tape op de schroefdraad.

Welk materiaal kies ik: messing, PVC of RVS?

Messing voor schoon water en hoge druk, PVC voor vuilwater dankzij de balkeerklep, RVS voor agressiever of corrosief water.

Hulp nodig bij het kiezen van de juiste terugslagklep?

De productspecialisten van IrriTech helpen je graag bij het kiezen van de juiste terugslagklep of voetklep voor jouw pomp en situatie. Bel 0341-266636 of mail naar info@irritech.nl.
